富士通MONAKA迈出商业化关键一步

富士通正式确认，其自主研发的2nm工艺Arm指令集处理器FUJITSU-MONAKA最早将于2027年开始向日本以外的亚洲、美洲市场出口。该芯片此前主要用于‘富岳’超算的A64FX，而此次明确指向商业化销售，标志着从内部专用芯转向可对外供货产品的战略转折。

关键事实.clear

• 发布时间：2024年已启动开发与推广合作，2026年下半年将通过博通XDSiP平台发货
• 出口时间：最早2027年启动海外出货（亚洲、美洲市场）
• 制造工艺：2nm制程（行业前沿水平）
• 授权架构：Arm指令集（非RISC-V或x86）
• 封装技术：3.5D XDSiP先进封装（博通提供平台支持）
• 销售进展：已与40多家企业洽谈AI服务器合作，24家为金融机构

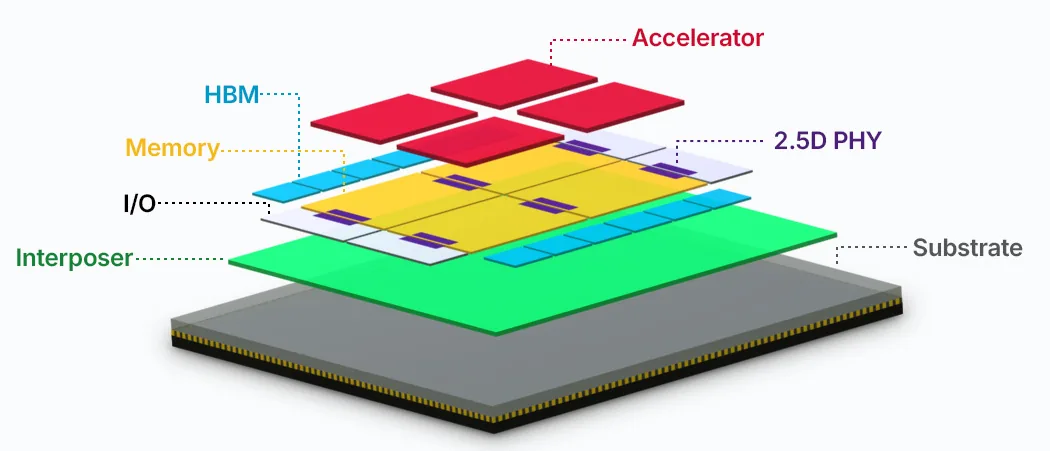

3.5D XDSiP技术打破封装瓶颈

FUJITSU-MONAKA由博通采用其3.5D XDSiP先进封装平台交付。3.5D XDSiP是2.5D与3D-IC封装技术的融合，首次引入上下层芯片顶部金属层之间的面对面（F2F）3D混合铜键合技术。这种结构显著减少了信号传输路径，带来更低延迟、更优功耗表现及更强机械强度，同时缩小整体封装尺寸——对高密度计算场景尤为关键。

当前进度显示，首批芯片已发货（2024年2月27日公告），博通计划于2026下半年交付更多XPU型号，预计到2027年累计出货量将超过100万颗。值得注意的是，尽管MONAKA是富士通自研芯片，但商业化路径选择与博通深度绑定：博通作为封装与平台支持方，承担了出货与交付主体角色，富士通则聚焦设计与/marketing。这一分工模式凸显了芯片产业链分工精细化趋势。

意外数据点：A64FX作为‘富岳’超算核心芯片曾以12nm工艺实现世界顶流算力（2020年TOP500第一），而如今MONAKA在工艺提升一个代际（12nm→2nm）的同时，却通过3.5D先进封装实现性能跃升，工艺微缩与封装创新并行的路径，比单纯依赖制程 shrink 更为高效。

MONAKA与A64FX：从超算专用到商业开放的跃迁

FUJITSU-MONAKA虽沿袭‘MONA’系列命名（Monaka译为‘толока’，继承自A64FX的K Liberal项目），但其定位已发生本质变化。

2024年富士通与Supermicro（超微）达成合作，明确将MONAKA定位为可对外销售产品；目前已有24家金融等机构进入合作洽谈阶段。这表明其市场策略已从‘为超算而生’转向‘为AI servers而战’——高能效、低延迟特性恰好契合大模型训练与推理场景需求。

谁该关注？谁暂可观望？

适合立即关注用户：

• 海外AI云服务商与服务器厂商（尤其亚洲、美洲市场）
• 有大规模模型训练/推理需求的金融机构（已确认24家金融相关洽谈中）
• 致力于 Arm生态算力自主的集成商（MONAKA提供差异化替代选项）

建议再观望用户：

• 对性能指标有明确数字要求的采购方（当前未披露具体算力/功耗参数）
• 需2026年前交付的项目（首批出货集中在2026H2之后，海外出口2027年起）
• 偏好x86生态的现有集成商（MONAKA基于Arm指令集，需重构软件栈）

写在最后

MONAKA的出海计划印证了日本半导体企业‘技术出海’的新路径：以先进封装为突破点，借力国际平台商实现产品落地。当工艺微缩遇阻，封装创新正成为芯片性能跃升的新支点——这不仅是富士通的商业化试验，更是全球(chip)产业协作逻辑的一次重要更新。
